防煙系統防火閥設置問題

來源：建科 瀏覽：- 發布日期：2023-06-20 09:14:04

設計案例：

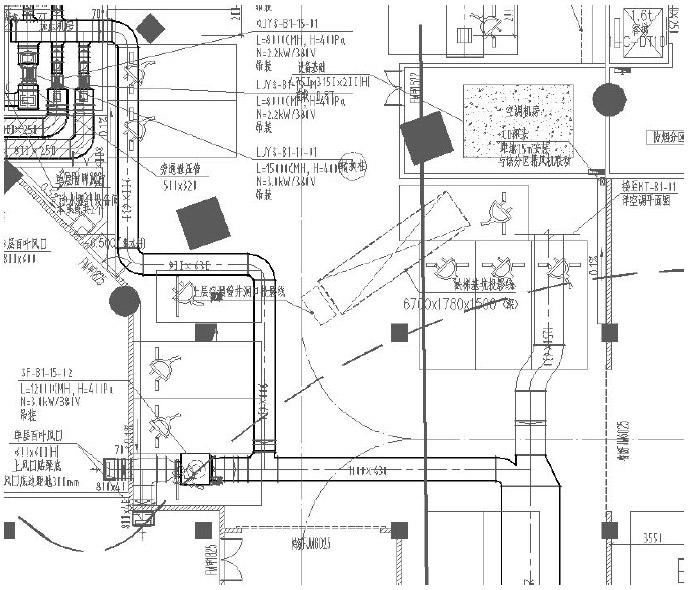

地下(xia)室(shi)部分加壓送風(feng)系統(tong)不合理：引管太長(chang)，有些穿越多(duo)個防火(huo)分區或(huo)防火(huo)單元送風(feng)，萬(wan)一某(mou)個防火(huo)閥失靈(ling)或(huo)穿越的防火(huo)分區著火(huo)，管道里的空(kong)氣由于線路過長(chang)容易(yi)達到70°C而(er)熔斷，將無法進行有效加壓送風(feng)。

處理意見：

1、風管避免穿越(yue)防火墻的原則(ze)應始終(zhong)作為(wei)設計的首要考慮因素之一。

2、加(jia)壓送(song)風系(xi)統的(de)功能目標(biao)、設(she)置要(yao)求、運(yun)行模式、保(bao)護方式等均不同(tong)于日常(chang)通風空調系(xi)統，當其確有必(bi)要(yao)穿越除防火(huo)墻外的(de)其他防火(huo)分隔(ge)時，應采取(qu)符合《建(jian)規(gui)(gui)》6.3.5 條規(gui)(gui)定要(yao)求的(de)保(bao)護措施，但不應設(she)置防火(huo)閥。

規范名稱及條文內容：

《建筑(zhu)設(she)計防(fang)火規范》GB 50016—2014 （2018 年版）

6.3.5 防(fang)煙、排煙、供暖、通風(feng)和(he)空氣調節系統(tong)中的(de)管道及建筑內(nei)的(de)其(qi)他管道，在穿(chuan)越(yue)防(fang)火(huo)(huo)隔(ge)墻(qiang)、樓板(ban)和(he)防(fang)火(huo)(huo)墻(qiang)處的(de)孔隙應采(cai)用防(fang)火(huo)(huo)封(feng)堵材料封(feng)堵。風(feng)管穿(chuan)過防(fang)火(huo)(huo)隔(ge)墻(qiang)、樓板(ban)和(he)防(fang)火(huo)(huo)墻(qiang)時(shi)，穿(chuan)越(yue)處風(feng)管上的(de)防(fang)火(huo)(huo)閥(fa)(fa)、排煙防(fang)火(huo)(huo)閥(fa)(fa)兩(liang)側各(ge)2.0m范圍內(nei)的(de)風(feng)管應采(cai)用耐(nai)(nai)火(huo)(huo)風(feng)管或風(feng)管外(wai)壁應采(cai)取防(fang)火(huo)(huo)保護措施，且耐(nai)(nai)火(huo)(huo)極限(xian)不應低于該(gai)防(fang)火(huo)(huo)分隔(ge)體的(de)耐(nai)(nai)火(huo)(huo)極限(xian)。

9.3.11 通風(feng)、空氣調節系統的風(feng)管在下列部位(wei)應設置公稱動(dong)作溫度為70℃的防火閥：

1、穿越防火分區(qu)處；

2、穿越通風(feng)、空氣調(diao)節機房的(de)房間隔墻(qiang)和樓板處；

3、穿越重要或火災危險性大的場所的房間隔墻和樓板(ban)處；

4、穿(chuan)越(yue)防火分(fen)隔處的變形縫兩(liang)側；

5、豎向風(feng)管(guan)與每層水平風(feng)管(guan)交(jiao)接(jie)處的水平管(guan)段上。

注：當(dang)建筑內每個防火分(fen)區的通風、空氣調節系統均(jun)獨(du)立(li)設(she)(she)置時，水平風管與豎向總管的交接(jie)處(chu)可不設(she)(she)置防火閥。

解析：

風(feng)(feng)(feng)(feng)管(guan)(guan)穿越防(fang)(fang)火(huo)(huo)(huo)分(fen)隔處設防(fang)(fang)火(huo)(huo)(huo)閥是(shi)為了防(fang)(fang)止煙氣和火(huo)(huo)(huo)勢蔓延(yan)。火(huo)(huo)(huo)災(zai)(zai)從何(he)而來？建筑內的(de)(de)(de)(de)空(kong)間(jian)(jian)大致(zhi)可以劃(hua)分(fen)為兩類：有(you)可燃物(wu)（火(huo)(huo)(huo)災(zai)(zai)荷載）的(de)(de)(de)(de)、可能(neng)(neng)發(fa)生火(huo)(huo)(huo)災(zai)(zai)的(de)(de)(de)(de)空(kong)間(jian)(jian)，如一般功(gong)能(neng)(neng)房(fang)(fang)間(jian)(jian)及其附(fu)屬(shu)房(fang)(fang)間(jian)(jian)，以及無可燃物(wu)、也不(bu)可能(neng)(neng)發(fa)生火(huo)(huo)(huo)災(zai)(zai)的(de)(de)(de)(de)相(xiang)對安全的(de)(de)(de)(de)空(kong)間(jian)(jian)，如疏散樓梯間(jian)(jian)。通風(feng)(feng)(feng)(feng)空(kong)調(diao)系統是(shi)為建筑功(gong)能(neng)(neng)服務的(de)(de)(de)(de)，風(feng)(feng)(feng)(feng)管(guan)(guan)難免必(bi)(bi)須通過各種分(fen)隔進(jin)入(ru)功(gong)能(neng)(neng)房(fang)(fang)間(jian)(jian)且開設若干(gan)風(feng)(feng)(feng)(feng)口，萬(wan)一房(fang)(fang)間(jian)(jian)失(shi)火(huo)(huo)(huo)，煙火(huo)(huo)(huo)的(de)(de)(de)(de)確是(shi)比(bi)較容易進(jin)入(ru)風(feng)(feng)(feng)(feng)管(guan)(guan)并蔓延(yan)開來，因此防(fang)(fang)火(huo)(huo)(huo)閥是(shi)必(bi)(bi)要的(de)(de)(de)(de)。加壓(ya)(ya)送風(feng)(feng)(feng)(feng)管(guan)(guan)呢(ni)？首(shou)先是(shi)被要求設置(zhi)在(zai)耐火(huo)(huo)(huo)1h的(de)(de)(de)(de)豎井內，風(feng)(feng)(feng)(feng)口所(suo)朝向(xiang)的(de)(de)(de)(de)只會是(shi)防(fang)(fang)煙樓梯間(jian)(jian)、防(fang)(fang)煙前室、避(bi)難層（間(jian)(jian)）等相(xiang)對安全空(kong)間(jian)(jian)，哪來的(de)(de)(de)(de)煙火(huo)(huo)(huo)呢(ni)？即便加壓(ya)(ya)送風(feng)(feng)(feng)(feng)管(guan)(guan)有(you)必(bi)(bi)要水平布置(zhi)并通過可能(neng)(neng)發(fa)生火(huo)(huo)(huo)災(zai)(zai)的(de)(de)(de)(de)房(fang)(fang)間(jian)(jian)，但(dan)在(zai)這里風(feng)(feng)(feng)(feng)管(guan)(guan)上是(shi)沒有(you)任何(he)開口的(de)(de)(de)(de)，系統運行時又是(shi)正(zheng)壓(ya)(ya)的(de)(de)(de)(de)，煙火(huo)(huo)(huo)如何(he)進(jin)入(ru)風(feng)(feng)(feng)(feng)管(guan)(guan)呢(ni)？擔心風(feng)(feng)(feng)(feng)管(guan)(guan)變形(xing)損壞嗎？耐火(huo)(huo)(huo)極限1h（或吊(diao)頂(ding)+0.5h）的(de)(de)(de)(de)保護層在(zai)規定(ding)的(de)(de)(de)(de)時間(jian)(jian)內保護風(feng)(feng)(feng)(feng)管(guan)(guan)的(de)(de)(de)(de)同時也保證了火(huo)(huo)(huo)災(zai)(zai)初期的(de)(de)(de)(de)人員安全疏散——這不(bu)正(zheng)是(shi)防(fang)(fang)煙系統的(de)(de)(de)(de)初衷嗎？

加壓送風(feng)(feng)系(xi)(xi)統(tong)不(bu)同于日常通風(feng)(feng)、空調系(xi)(xi)統(tong)，系(xi)(xi)統(tong)的(de)(de)(de)設(she)置目(mu)的(de)(de)(de)（功能目(mu)標）是為了(le)它所保(bao)護的(de)(de)(de)部位（如前室或(huo)樓梯(ti)間）的(de)(de)(de)消(xiao)防(fang)安(an)全(quan)，而系(xi)(xi)統(tong)自身的(de)(de)(de)安(an)全(quan)則是通過采用不(bu)燃且耐火(huo)(huo)的(de)(de)(de)風(feng)(feng)管(guan)材料及(ji)防(fang)火(huo)(huo)分隔(ge)保(bao)護來實現的(de)(de)(de)，它在(zai)規定的(de)(de)(de)風(feng)(feng)管(guan)（或(huo)風(feng)(feng)管(guan)+分隔(ge)）的(de)(de)(de)耐火(huo)(huo)極(ji)限范(fan)圍內必須保(bao)持暢通無阻，故加壓送風(feng)(feng)管(guan)在(zai)穿過防(fang)火(huo)(huo)分隔(ge)處(chu)設(she)防(fang)火(huo)(huo)閥不(bu)僅于事無補，反而增(zeng)加了(le)系(xi)(xi)統(tong)的(de)(de)(de)阻力和漏風(feng)(feng)，甚至可能誤動作關(guan)閉，妨礙系(xi)(xi)統(tong)發揮應(ying)有的(de)(de)(de)作用。
